熱水流量表,熱水管道流量表
點擊次數：1939 發布時間：2021-01-17 05:49:09
熱水流量表特點
1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
3、在現場可根據用戶實際需要在線修改量程。
4、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
5、采用SMD器件和表面貼裝(SMT),電路可靠性高。
6、采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
7、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1。
8、超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
9、內部具有三個積算器，可分別顯示正向累計量、反向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間(選配)。
10、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出(選配)。
11、具有自檢與自論斷功能。
12、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)。
13、小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)。

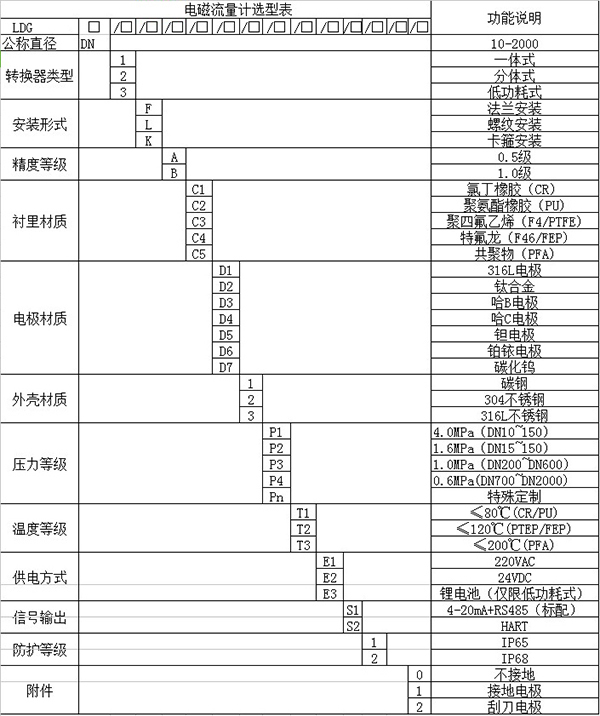

熱水流量表選型
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等，都能適應被測流體的性質和流量的要求。

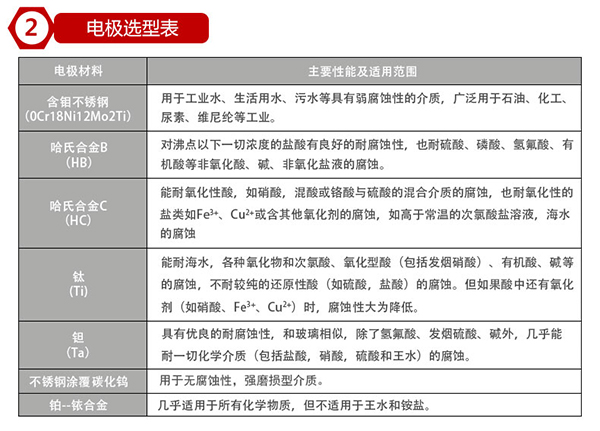

熱水流量表電*、接地環材料的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關腐蝕手冊，對于特殊流體應作試驗。

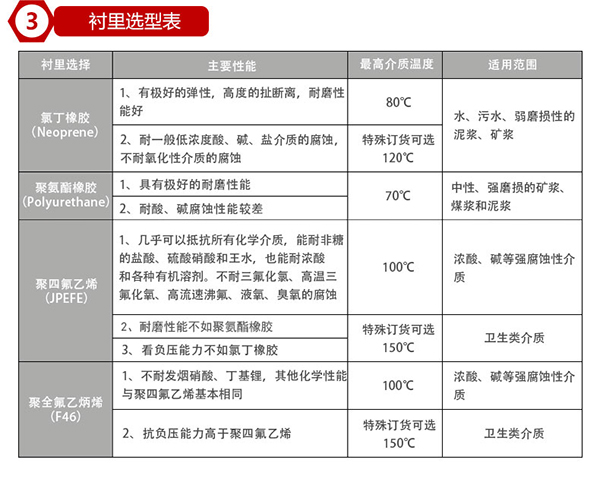

熱水流量表襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
熱水流量表概述
電磁流量計為了提高程序的可讀性，系統的軟件設計采用了結構化和模塊化的設計思想，整個系統程序包括主程序模塊、初始化子程序、定時器中斷子程序和A/D 中斷子程序等組成。系統總的軟件程序流程框圖。系統總的程序流程圖在系統總的程序流程圖中，系統上電以后，程序開始以后，為了使單片機正常運行，*先必須對單片機系統進行初始化，主要包括看門狗定時器的設置，系統時鐘的設置，端口I/O初始化，UART串口初始化(包括串口的工作方式和波特率的設置)，定時器0、2和3的初始化，單片機內部集成的12 位ADC0的初始化，以及模擬開關工作狀態的初始化。程序通過控制模擬開關來控制反饋電壓的開關和*性。
熱水流量表工作原理
傳感器是根據法拉*電磁感應定律工作的，如工作原理圖所示:
當導電液體沿測量管在交變磁場與磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢。在與測量管軸線和磁力線相互垂直的管壁上安裝了一對檢測電*，將這個感應電勢檢出。
則有:
E=BVD
式中:E—感應電勢;
B—磁感應強度;
D —電*間的距離，與測量管內徑相等;
V —測量管內被測流體的平均流速。
式(1)中磁場B是恒定不變的，D為一常數，則感應電動勢E與被測流體的平均流速V成正比。通過測量管橫截面上的瞬時體積流量Q與流速V之間的關系為:
1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。
3、在現場可根據用戶實際需要在線修改量程。
4、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
5、采用SMD器件和表面貼裝(SMT),電路可靠性高。
6、采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
7、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1。
8、超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
9、內部具有三個積算器，可分別顯示正向累計量、反向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間(選配)。
10、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出(選配)。
11、具有自檢與自論斷功能。
12、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)。
13、小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)。
熱水流量表選型
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電*材料和輸出電流等，都能適應被測流體的性質和流量的要求。
熱水流量表電*、接地環材料的選擇
應根據被測流體的腐蝕性來選擇電*的材料，請查有關腐蝕手冊，對于特殊流體應作試驗。
熱水流量表襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
熱水流量表概述
電磁流量計為了提高程序的可讀性，系統的軟件設計采用了結構化和模塊化的設計思想，整個系統程序包括主程序模塊、初始化子程序、定時器中斷子程序和A/D 中斷子程序等組成。系統總的軟件程序流程框圖。系統總的程序流程圖在系統總的程序流程圖中，系統上電以后，程序開始以后，為了使單片機正常運行，*先必須對單片機系統進行初始化，主要包括看門狗定時器的設置，系統時鐘的設置，端口I/O初始化，UART串口初始化(包括串口的工作方式和波特率的設置)，定時器0、2和3的初始化，單片機內部集成的12 位ADC0的初始化，以及模擬開關工作狀態的初始化。程序通過控制模擬開關來控制反饋電壓的開關和*性。
熱水流量表工作原理
傳感器是根據法拉*電磁感應定律工作的，如工作原理圖所示:
當導電液體沿測量管在交變磁場與磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢。在與測量管軸線和磁力線相互垂直的管壁上安裝了一對檢測電*，將這個感應電勢檢出。
則有:
E=BVD
式中:E—感應電勢;
B—磁感應強度;
D —電*間的距離，與測量管內徑相等;
V —測量管內被測流體的平均流速。
式(1)中磁場B是恒定不變的，D為一常數，則感應電動勢E與被測流體的平均流速V成正比。通過測量管橫截面上的瞬時體積流量Q與流速V之間的關系為:
