dn400電磁流量計安裝尺寸表

點擊次數:1927 發布時間:2021-12-15 09:34:08

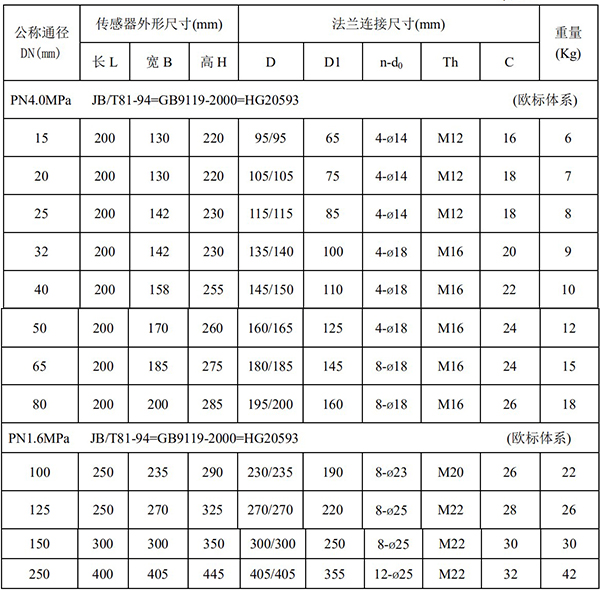

dn400電磁流量計外形和安裝尺寸,見表 2-4

注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。


轉換器的結構和外形尺寸(詳見轉換器部分)

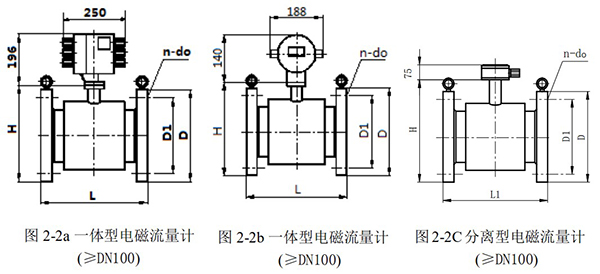

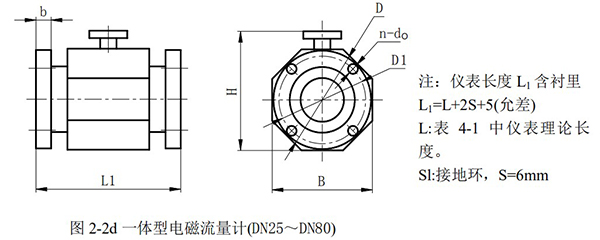

dn400電磁流量計(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

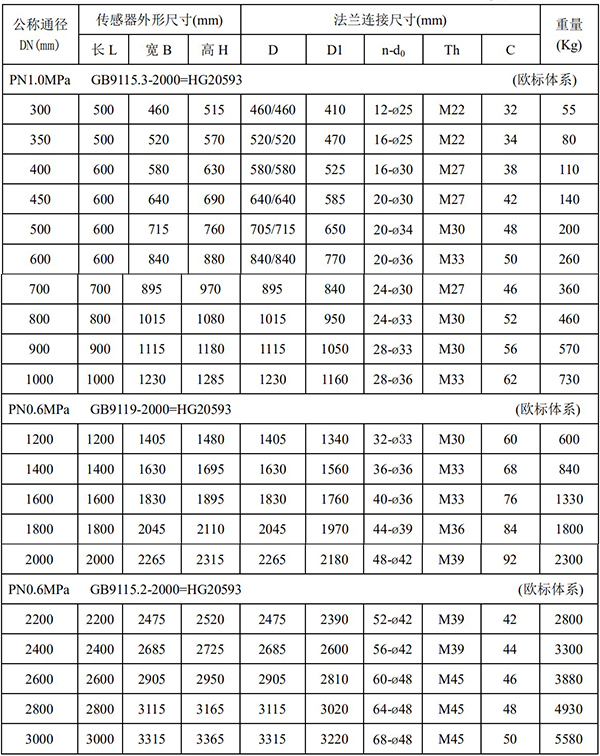

常用規格dn400電磁流量計外形尺寸和法蘭連接尺寸
