dn100電磁流量計是利用電磁感應原理，測出流體在電磁場中流動而產生的感應電壓，從而得出流量的儀器。

dn100電磁流量計能夠測量所有具有導電性的液體，目前已經開發的產品中，從2.5mm小口徑到2000mm以上的大流量都能夠測量，被廣泛使用。

dn100電磁流量計外形和安裝尺寸，見表 2-4

注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。

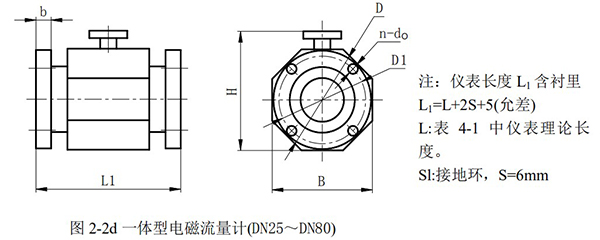

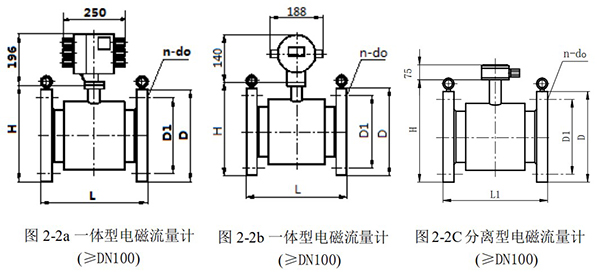

dn100電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

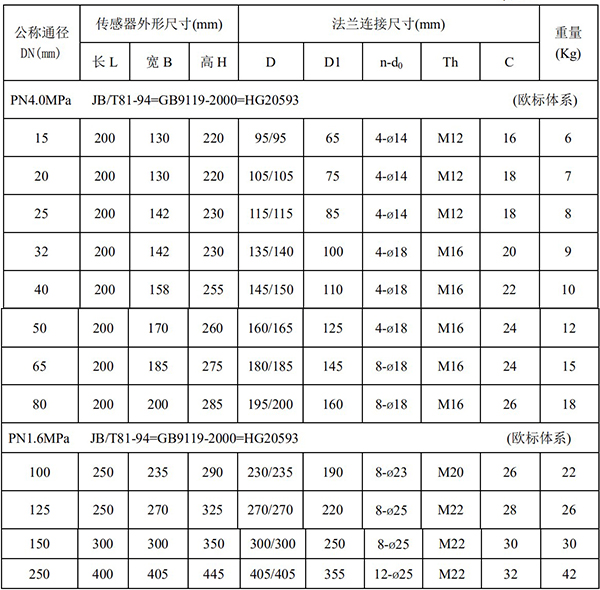

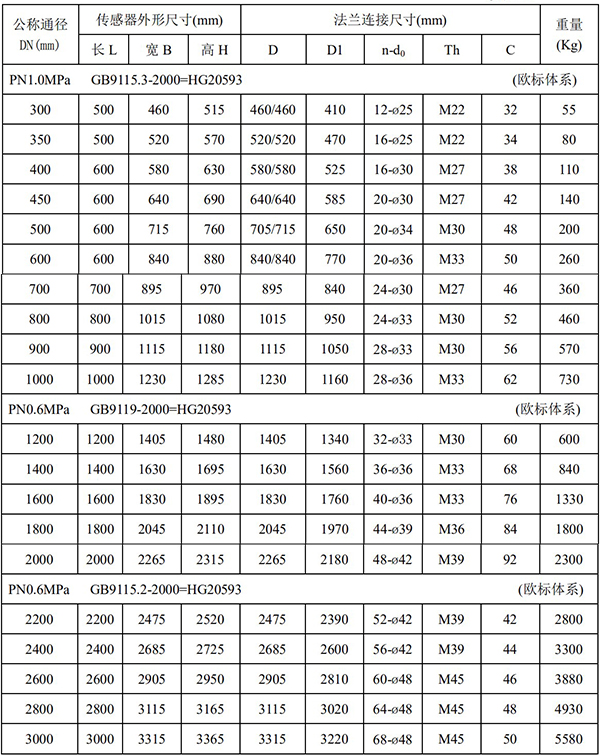

常用規格dn100電磁流量計外形尺寸和法蘭連接尺寸
