液體插入電磁流量計安裝指導

點擊次數：2073 發布時間：2021-12-30 09:02:15

電磁流量計的種類很多，按安裝方式的不同可分為管道式電磁流量計和液體插入電磁流量計，其中的液體插入電磁流量計結構簡單，便于維修，被廣泛的應用在工業的各個領域。

液體插入電磁流量計作為常用的電磁流量計，對于安裝環境和測量精度方面有著較高的要求，**就為大家做個簡單的說明。

1、安裝環境的選擇

應盡量遠離具有強酚水場的設備，如大電機、大變壓器等；

安裝場所不應有強烈的震動，管道固定牢靠，環境溫度應變化不大；

安裝環境應便于安裝和維護。

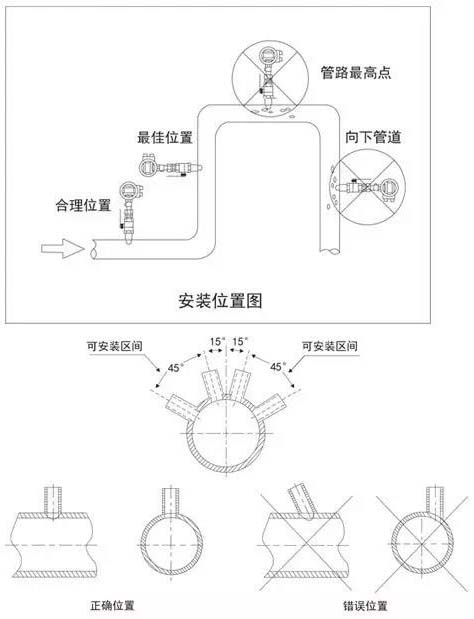

2、安裝位置的選擇

安裝位置必須保證管道內始終充滿被測流體；選擇流體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件；測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方；應避免測量部位出現負壓；被側管道直徑或周長容易測量，并且橢圓度應較小。

液體插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓的管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔φ50，準備把連接焊管焊接在管道的開孔上；

對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的液體插入電磁流量計；在管道上開孔φ50，準備把連接焊管焊接在管道的開孔上。

3、直管段要求

傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D（D代表被測管道通徑）。

4、流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側，測量時，通常流量控制閥門應處于全開狀態。

5、傳感器的安裝

傳感器應與測量管道垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。關掉上游流量控制閥門或采用低壓供水。將DN50球閥安裝到底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，如有問題可進行修理。將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺釘和壓緊螺母，將傳感器插入桿通過球閥插入被測管道。插入深度由6.4.4計算，并由游標卡尺或鋼卷尺測量，符合要求后，上緊螺母和定位螺釘，同時應注意傳感器方向標志桿指向應和流體流向一致。用游標卡尺或鋼卷尺測量傳感器電*至方向標志桿之前的距離，設測得傳感器電*與其方向標志桿的長度為H，對于D≤400mm，插入深度可由下式計算E為：

E=H-0.5D

對于D＜400 mm通徑時，

E=H-0.121D

6、安裝底座的焊接

安裝底座管子的軸線與被測管道的軸線相互垂直；

常規不銹鋼法蘭采用不銹鋼焊條平焊，PVC管道可采用熱熔膠條固焊，焊后須保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6MPa壓力無滲漏現象；

被測管道開孔尺寸與安裝底座的通徑外徑致。

7、接地

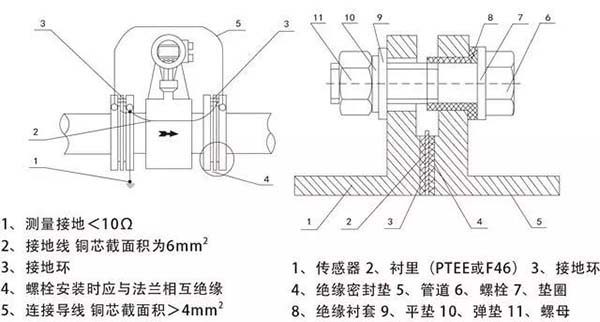

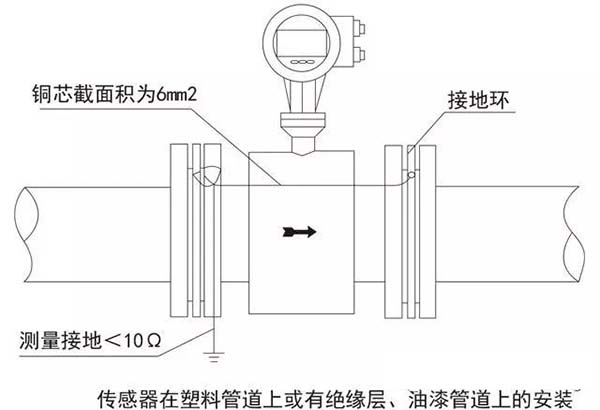

為了使儀表可靠的工作，傳感器產生的流量信號非常微弱，通常為微伏或毫伏級。防止外界電干擾的影響是用好流量計的一個重要因素，接地是解決電干擾影響的一個很有效的措施。因此，傳感器應有良好的單獨接地線，接地電阻<10Ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時，傳感器兩側還應加裝接地環或內置接地電*。

a、在金屬管道上的接地方式：金屬管道內壁沒有絕緣層，接下圖接地。
