橢圓齒輪流量計怎么接線
橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量 程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。
LC 系列橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和 瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。 加裝散熱器或橢輪欠齒可測量高溫、高粘液體。

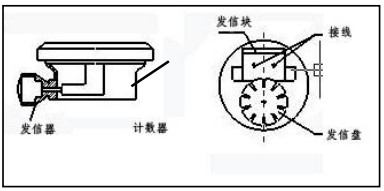

一、發信器
GF—ⅠGF—Ⅱ型發信器是一種高精度脈沖傳感器，它 與 LC 系列橢圓齒輪流量計配套使用，可將被測介質的流 量轉換為電脈沖信號，供遠傳使用。
1.1 技術參數
1. 工作電壓：DC12/24V
2. 傳輸距離：1KM
3. 電性能精度：±1 個脈沖
4. 使用環境溫度：-10~+65℃
5. 防爆等級：ExdⅡBT4

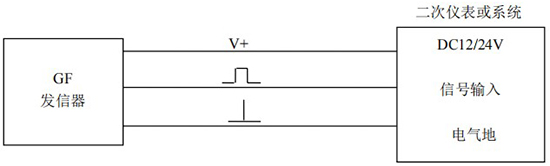

1.2 GF 發信器接線圖

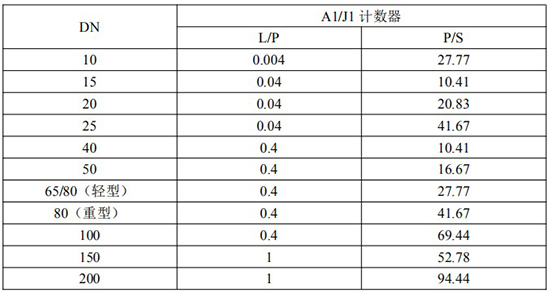

1.3 發信器與 LC 系列橢圓齒輪流量計配合脈沖當量
二、MF 系列 4—20mA
MF 流量變送器是采集流量計的流量信號轉換成 4-20mA、輸出給系統終端的一個轉換器。
LB07 共有 5 個參數即 P00-P04，說明如下：
P00：流量計的系數（脈沖當量），單位 0.00001-9.99999 升/ 脈沖
P01：流量計的*大流量（即量程）單位 m3/h，固定二位小數
P02：流量計的*小流量（用于計算回零時間）單位 m3/h，固 定二位小數
P03：4-20mA 調零，值越大，電流越大，反之亦然
P04：4-20mA 調滿，值越大，電流越大，反之亦然
調試方法
LB07 共有二個按鍵左鍵（M 鍵）和右鍵（S 鍵），儀表接線完畢后，屏幕會顯示 LB07 然后顯示 F 0.00，進入運行狀態。在運行狀態短按 M 鍵，屏幕切換到顯示累計量，單位升。再短按一次 M 鍵，屏幕顯示電流值。用戶可用測試設備進行核對。再按 M 鍵依次循環顯示以上三個值。
顯示累計量時按 S 鍵，累計清零。此功能用于調校是否丟脈沖。
參數修改
在運行狀態下，長按 S 鍵不松，屏幕會顯示 P00 接著顯示 P00 值，再短按 S 鍵，顯示 P01、P02 依次循環。如要修改某個變量，在顯示變量值后，短按一次 M 鍵，改變量值的*一位會閃爍顯示， 可用 S 鍵加，再移位、再加。當該變量設定好后，短按 M 鍵至所有位都不閃爍時，端按 S 鍵，顯示 下一個變量，依此修改。當所有的都修改完畢后，按住 S 鍵不松，直至屏幕顯示 SaUEd 閃爍返回運 行狀態，此時參數已保存。

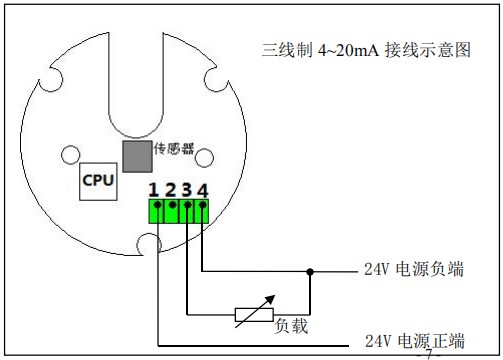

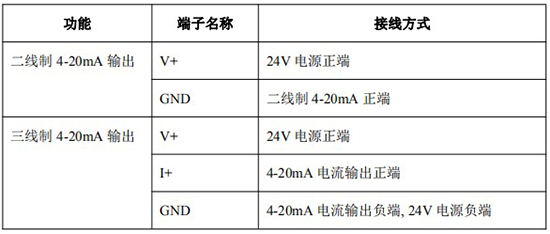

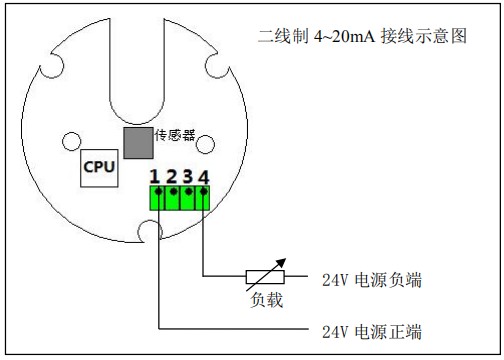

接線說明
1：V+;
2：SO
3：I+
4：GND
