測天然氣流量計

測天然氣流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-RSL
  • 測量范圍：0.12～1500000m3/h
  • 精度等級：±1～2.5%
  • 公稱通徑：DN10～DN2000
  • 適用介質：壓縮空氣、天然氣
  • 工作壓力：≤2.5MPa
  • 工作溫度：-10～350℃
  • 供電方式：220V 24V
  • 訂貨號：OXJ983918QJS

測天然氣流量計產品概述
氣體質量流量計是基于熱擴散原理而設計的流量儀表.即利用流體流過發熱物體時,發熱物體的熱量散失多少與流體的流量呈一定的比例關系.該系列流量計的傳感器有兩只標準級的RTD,一只用來做熱源,一只用來測量流體溫度,當流體流動時,兩者之間的溫度差與流量的大小成線性關系,再通過微電子控制技術,將這種關系轉換為測量流量信號的線性輸出。
氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。

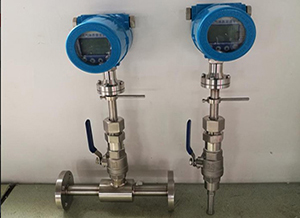

測天然氣流量計產品圖


測天然氣流量計產品的技術優勢
1、專有流量數據模型算法；模糊理論控制溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比1000：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。

測天然氣流量計產品特點
1、氣體質量流量計采用穩定性*高的**技術鉑RTD傳感器
2、采用享有專有技術“平衡結構封裝”，介質溫度自補償
3、專有算法,可實現高線性、高重復性、高精度
4、量程比寬1000:1，可據用戶要求可拓展
5、可實現大管徑小流量測量，*小流量可測低至零,分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、直管段要求不高1-2D
8、與介質的溫度、壓力無關
9、專有高溫算法，介質溫度可達+510℃，
10、熱式氣體質量流量計采用高濕算法，實現高精度測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、在線不斷流裝卸，維護方便

測天然氣流量計應用場合
1、公用工程-電﹑氣﹑ 水處理的監控 管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業 能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業 燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業 煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業 鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業 廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
7、食品及醫藥行業 加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保 沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和**X的排量 9、其他行業 工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制

測天然氣流量計性能指標
1、測量范圍：0.5-100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, *大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（*大20MPa）
21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65

測天然氣流量計傳感器參數
管段傳感器數據表（螺紋連接）

                內徑 （mm）DN                重量 （Kg）                安裝長度 （mm）L                連接螺紋                額定壓力 （MPa）
                帶連接件                不帶連接件
                20                4.5                280                R3/4"                G1"                1.6MPa
                25                4.7                280                R1"                G11/4"
                40                5.0                280                R11/2"                G2"

注：DN<20mm時，傳感器尺寸請咨詢我公司

管段傳感器尺寸表(法蘭連接)

                內徑 （mm）DN                重量 （Kg）                安裝長度 （mm）L                法蘭尺寸（mm）                額定壓力 （MPa）
                D                D0                N×A
                20                6.2                280                105                75                4×14                1.0
                25                6.6                280                115                85                4×14
                32                7.2                280                140                100                4×18
                40                8.2                280                150                110                4×18
                50                9.6                280                165                125                4×18
                65                10.8                280                185                145                4×18
                80                13.1                280                200                160                8×18
                100                16.5                280                220                180                8×18
                125                19.6                290                250                210                8×18
                150                29.8                310                285                240                8×22
                200                40                340                340                295                8×22
                250                56                370                395                350                12×22
                300                66                410                455                400                12×22
                350                70                440                505                460                16×22
                400                75                480                565                515                16×26
                450                90                510                615                565                20×26
                500                105                550                670                620                20×26
                600                162                620                780                725                20×30
                700                180                690                860                810                24×26                0.6
                800                240                750                975                920                24×30
                1000                390                890                1175                1120                28×30
                1200                650                1030                1405                1340                32×33
                1400                850                1160                1630                1560                36×36
                1600                1150                1290                1830                1760                40×36
                1800                1500                1430                2045                1970                44×39
                2000                1890                1560                2265                2180                48×42

注：表中只給出了1.0Mpa的額定壓力，高于1.0Mpa時請咨詢我公司

測天然氣流量計產品選型

                KM-RSL                熱式氣體質量流量計
                公程通徑                -XX                100表示DN100

安裝形式		                G                管道式
                C                插入式                1                螺紋連接
                2                法蘭連接

公稱壓力		                A                0~0.6MPA
                B                0~1.0MPA
                C                0~1.6MPA
                D                0~2.5MPA
                E                0~4.0MPA
                F                0~6.4MPA
                G                0~10MPA
                H                0~16MPA

工藝條件		                0                普通
                1                防腐
                2                防爆
                3                高溫

輸入信號		                A                無輸出
                B                4~20MA
                C                RS485 MODBUS
                供電電源                1                220V AC
                2                24V DC

測天然氣流量計工作現場圖
