熱式氣體流量計

熱式氣體流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-RSL
  • 測量范圍:0.12~1500000m3/h
  • 精度等級:±1~2.5%
  • 公稱通徑:DN10~DN2000
  • 適用介質:壓縮空氣、天然氣
  • 工作壓力:≤2.5MPa
  • 工作溫度:-10~350℃
  • 供電方式:220V 24V
  • 訂貨號:BTQYDNECP536

熱式氣體流量計產品介紹
熱式氣體質量流量計采用熱擴散原理,熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術。其典型傳 感元件包括兩個熱電阻(鉑RTD),一個是速度傳感器, 一個是自動補償氣體溫度變化的溫度傳感器。當兩個 RTD被置于介質中時,其中速度傳感器被加熱到環境溫 度以上的一個恒定的溫度,另一個溫度傳感器用于感應 介質溫度。流經速度傳感器的氣體質量流量是通過傳感 元件的熱傳遞量來計算的。氣體流速增加,介質帶走的熱量增多。使傳感器溫度隨之降低。為了保持溫度的恒定,則必須增加通過傳感器的工作電流,此增加的部分電流大小與介質的流速成正比。

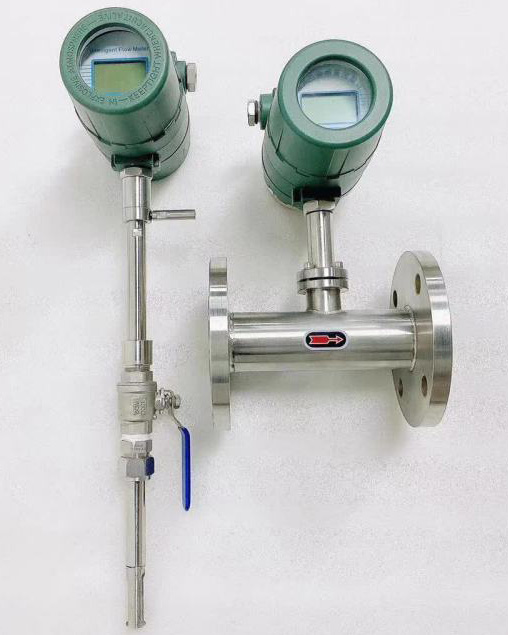

熱式氣體流量計產品圖


熱式氣體流量計用途
本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。
可進行:
1、鋼鐵廠,焦化廠煤氣流量測量
2、鍋爐空氣流量,測量二次風量
3、煙囪排出的煙氣流量測量
4、水處理中瀑氣流量測量
5、水泥,卷煙,玻璃廠生產過程中氣體流量測量
6、壓縮空氣流量測量
7、天然氣,煤氣,液化氣,火炬氣,氫氣等氣體流量測量

熱式氣體流量計技術參數
1、測量范圍:(0.05~80)Nm/s(標準狀態為20℃,101.33KPa)
2、測量方式:管段式 插入式
3、溫度范圍:環境溫度:-40℃~+60℃;介質溫度:-10℃~+500℃
4、準 確 度:±1%的讀數;±0.5%滿量程
5、重 復 性:±0.5%的滿量程
6、輸    出:4-20mA DC(*大負載600Ω);RS232;RS485
7、響應速度:小于1S
8、供電電壓:24VDC±10%
9、機械連接:3/4NPT不銹鋼緊固件 (插入式);法蘭
10、探桿長度:800mm(此長度為插入式標準長度,特殊請聲明)
11、探桿直徑:18mm(插入式)
12、直管段長度:無嚴格要求
13、壓力損失:可以忽略
14、工作壓力:1.6MPa ;7.3MPa
15、現場顯示:LED顯示 ;LCD顯示
16、數據保護: 累計量保存在EEROM內,(斷電可保存百年)
17、傳感器及管線表體材料:316L(可選哈氏合金C)
18、防護等級:IP65
19、熱式氣體質量流量計防爆等級: ExdIICT4

熱式氣體流量計應用實例
1.石油化工行業
應用場合:火炬氣排放監控
產品優點:寬量程比,傳感器不易堵塞,可在線插拔清洗,適用氣體廣泛
2.電力行業
應用場合:鍋爐一次風、二次風、磨煤風的風量測量
產品優點:安裝簡便,無直管段要求,低壓力損失,無需溫壓補償,可在苛刻的條件下使用(如:空氣中含有粉塵、顆粒、磨損嚴重、低壓力等)
3.冶金行業
應用場合:高爐煤氣、焦爐煤氣測量
產品優點:按實際介質組份標定,可對組份變化進行修正,可在線清洗傳感器,插入長度可任意調整
4.電子行業
應用場合:高純度氣體質量流量測量
產品優點:無需溫壓補償直接測量質量流量,傳感頭經過高度拋光,可用于貿易結算
5.供暖通風和空調系統(HVAC)
產品優點:產品反應靈敏、運行可靠,對安裝直管段無嚴格要求
6.水處理行業
應用場合:測量曝氣池的空氣流量
產品優點:耐臟、耐塵,真正無壓降,現場安裝簡便
7.食品行業
應用場合:向反應器中通入適量氣體,控制過程及質量
產品優點:衛生級3A,高純凈度,所有接液表面采用不銹鋼,寬量程比

熱式氣體流量計流量范圍

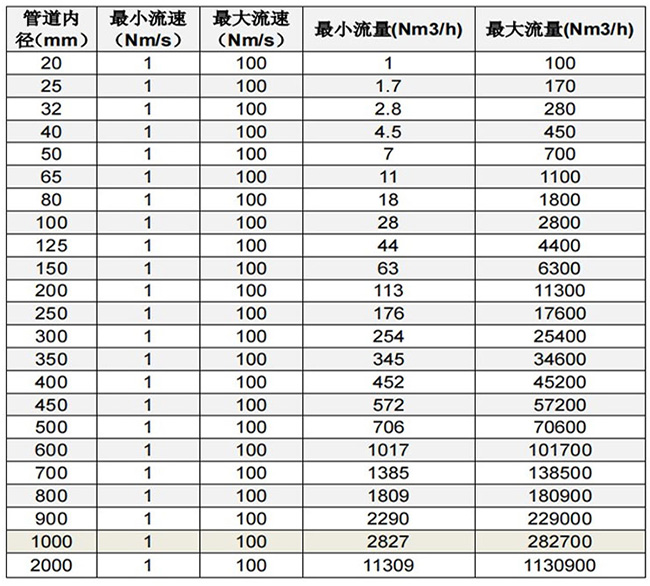

熱式氣體流量計口徑流量范圍表


熱式氣體流量計外形尺寸

附錄 1 結構尺寸圖

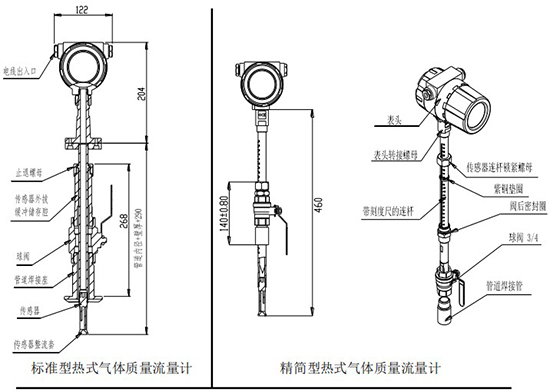

熱式氣體流量計插入式結構圖

熱式氣體流量計管道式結構圖

附錄 2 滿管式流量計數據表

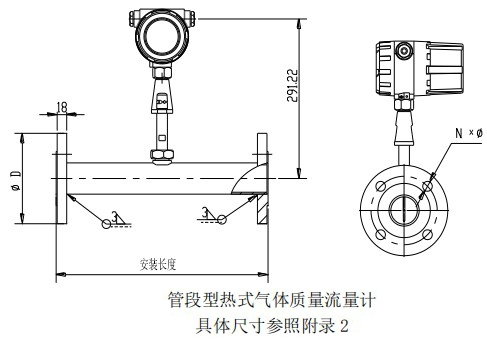

管段式傳感器管段尺寸表(法蘭連接)

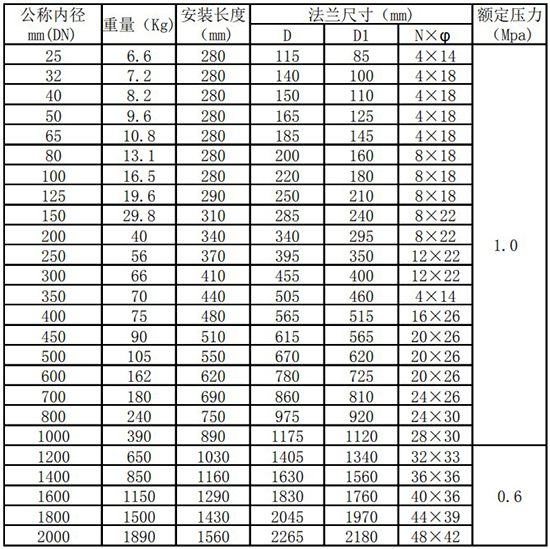

熱式氣體流量計管道式尺寸表

1. 法蘭采用國標 GB/T9119-2000 標準。并依照 GB/T9119-2000 標準加工生產。

2. 對于 DN25~DN80 可以采用管螺紋連接,但要與儀表提供商達成技術協商一致后方可執行。

3. 表中只給出了*高 1.0Mpa 額定壓力數據,高于額定壓力的可以定做,但要與儀表提供商達成技術協商一致后方可執行。

4. 當公稱通徑 DN600 以上儀表有多種設計方案,在選購是客戶可以與儀表提供商進行技術溝通,我們可以按照您的要求設計生產,如果客戶沒有任何要求我們再滿足您基本要求的前提下,就按照我們設計生產。


熱式氣體流量計安裝要求

現場插入式儀表安裝

(1)安裝地點的選擇

選擇水平直管段安裝,安裝點表前和表后的直管段要求為:安裝點上游的節流元件距安裝點必須大于 5 倍管道直徑,安裝點下游的節流元件距安裝點必須大于 3 倍管道直徑,有條件的情況我們建議盡量使表前表后直管段長些。

(2)安裝底座

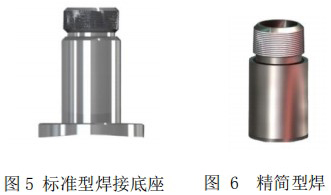

熱式氣體流量計安裝底座圖

底座根據安裝方式不同,分為標準型和精簡型,安裝時應使底座位于管道截面方向的*頂端,并使底座通孔的軸心垂直管道軸心。理想的底座焊接位置和焊接工藝。(如下圖)

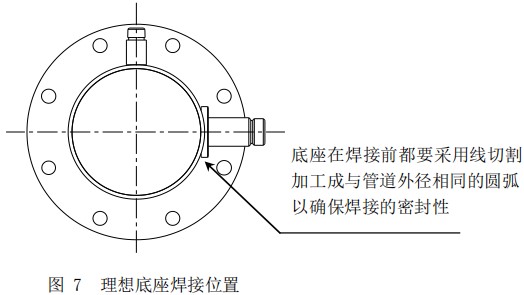

熱式氣體流量計底座安裝位置圖

安裝球閥

將不銹鋼專用閥門與焊接管道上的底座緊固前,應在壓接觸面使用密封墊(介質溫度在 100℃一下使用尼龍材料。100℃以上使用紫銅材質也可選用樂泰567 專用管螺紋膠進行密封)圖 8 為安裝完成的效果圖

熱式氣體流量計球閥安裝圖

打孔

經相關技術人員確認符合在線安裝的場合,用專用的打孔器開孔,可以實現在線不停產開孔安裝。停產打孔時可以采用多種方法,但要保證孔的軸心與底座的孔心同心,若不能保證同心建議可將管道上的孔大些,這樣有一定間隙可以調整。


儀表的安裝

參照附錄 1 圖(標準型熱式氣體質量流量計)

1) 將儀表傳感器連接桿上的止退螺母松開,使傳感器存儲腔連接螺母能沿著傳感器連接桿向傳感器方向滑動,使其傳感器能完全縮入傳感器存儲腔連接螺母中。

2) 將傳感器存儲腔連接螺母旋緊于專用球閥上(在旋入前需在他們之間加裝密封墊片)

3) 打開專用球閥,將傳感器連接桿插入管道,直至止退螺母能夠與腔式連接螺母鎖緊。

4) 轉動傳感器連桿,使標記箭頭與介質流動方向相同,鎖緊止退螺母。

5) 更改轉換器方向,如果顯示屏的方向不能滿足現場顯示角度的要求,可以更改顯示屏的方向,顯示表頭可以在水平 6 個方向轉動。切斷電源,打開轉換器前蓋,拆下傳感器與轉換器連線,(4 組共 6 根 接線位置排列為從左到右依次為【兩根紅色一組】【一根紅色一組】【一根黃色一組】【兩根黃色一組】 )我們在出廠是已將組別分好。松開表頭法蘭(旋掉 6 顆 M6 的內六角螺絲),此時可以慢慢的移動表頭(千萬要小心不能講表頭跌落)。當觀測方便,重新固定法蘭,并連接傳感器與轉換器連線,蓋緊前蓋接通電源。

6) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝,滿足你現場實際需要。

參照附錄 2 圖(精簡型熱式氣體質量流量計)

1) 在安裝精簡型熱式氣體質量流量計前請確認管道的實際內徑和壁厚。

2) 將熱式氣體質量流量計的其余部分一起裝入專用球閥內,根據實際管道內徑和壁厚計算出要插入的深度。這一步可以插入個大致尺寸并用手擰緊螺母。

3) 轉動傳感器連桿,使標記箭頭與介質流動方向相同。

4) 根據現場測得的數據換算出在傳感器連接桿上的相應刻度,鎖緊螺母即可。

5) 如果您是橫向安裝的本款儀表的顯示屏可以 90°180°270°的靈活安裝,滿足你現場實際需要。

參照附錄 3 圖(滿管型熱式氣體質量流量計)

滿管型儀表在出廠是已經把傳感器正確的裝配在專用的管段上,用戶只需要把管道裝配到現場,因此相對現場插入式的安裝要簡單些。*先在管路上選擇合適的安裝點然后按照必要配套的管段的長度切割管道、安裝相應法蘭和螺栓。確定流體流量要與滿管型熱式氣體質量流量計所標的流量標識一致。并且顯示屏要垂直與水平面,管道軸心要平行水平面,誤差不能超過±2.5°*后用螺栓鎖緊儀表。

各種安裝后效果圖

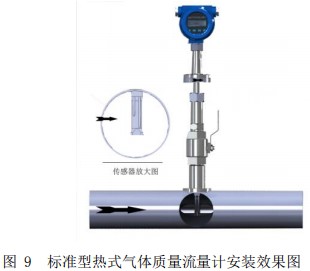

熱式氣體流量計插入式安裝效果圖

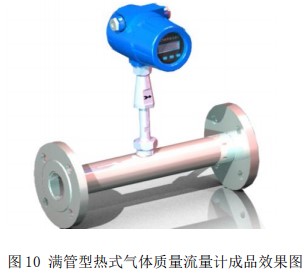

熱式氣體流量計管道式安裝效果圖
