當前位置:*頁>>產品展示>>變送器系列>>溫度變送器>>壓力溫度變送器

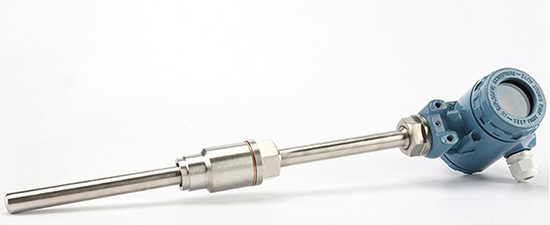

壓力溫度變送器

壓力溫度變送器

  • 品*:
  • 型號:JKM-SBWZ
  • 測量范圍:
  • 精度等級:
  • 公稱通徑:
  • 適用介質:
  • 工作壓力:
  • 工作溫度:
  • 供電方式:
  • 訂貨號:
壓力溫度變送器概述:
溫度變送器是一種兩線制智能溫度便送模塊,他能接收 PT100 熱電阻的信號輸入,量程可設定,并能對 PT100 進行線性化處理輸出與溫度對應的 4~20mA 的電流信號。此模塊一 般安裝在變送器的頭部接線盒里面。變送器設計緊湊,線路采用低功耗設計,并且全部采用低溫漂的元器件,降低電路的發熱和環境溫度對變送器的影響。加強的抗干擾設計,使之可以長期穩定的工作在-40~80℃的工業級環境中。尤其是其帶 LED 顯示的設計,徹底解決了客戶需要帶顯示表頭的溫度變送器產品,整機采用微功耗設計,LED 顯示可以在-40~80 度的工業級環境長期可靠使用。顯示面板具有按鍵和 LED 人機接口,可以通過面板人機接口來實現校準。
壓力溫度變送器特點
1.智能兩線制 4~20mA 工作方式,抗干擾能力更好,信號無損遠傳。
2.提供傳感器真正的恒流激勵,標準三線 PT100 接入方式。
3.專用定制 ASSIC 電路,集成度更高,可靠性更好。
4.全數字校準,無可動電位器,溫漂更低至<20ppm。
5.加強的 EMC 抗干擾設計,硬件看門狗,適合各種電磁環境惡劣的工業環境。
6.純數字的 PT100 校準計算,精度更高。
7.標準三線 PT100 接法,線路阻抗自動抵消。
8.內置 16 位高精度 AD,分辨率高。
9.全智能一體化的 LED 顯示接口,整體結構和性能保證。

壓力溫度變送器主要參數
1.電源電壓:10~36VDC,推薦 24VDC。
2.測量范圍:-200℃~650℃,*小 50℃的變送范圍。
3.輸出信號:兩線制 4~20mA,電流分辨率約 1.6uA。
4.限制電流:約 22Ma.
5.溫漂系數:<20ppm/℃或 0.004%FS/1℃(基本量程)
6.工作環境:溫度-40℃~85℃,濕度<85%,干燥無腐環境。
7.外形尺寸:直徑 44mm*22.5mm 圓柱形。
8.測量精度:0.1%FS(校準基本量程-200-650℃)。

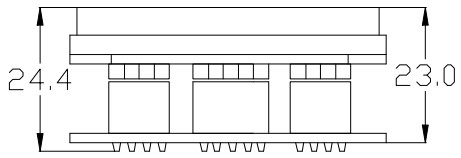

壓力溫度變送器外形尺寸及接線圖
整體高度

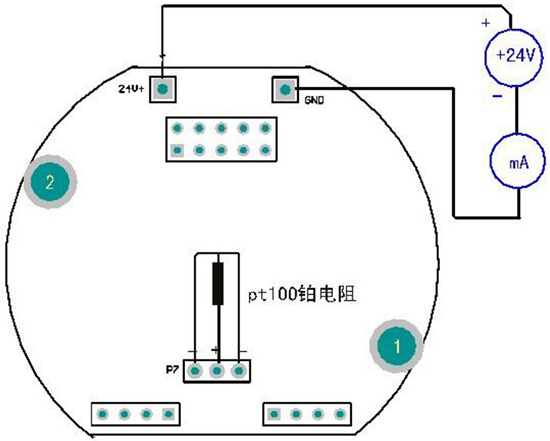

接線圖:
接線圖說明:
1. --、+、--分別為 PT100 傳感器輸入端。按照圖示接線,注意三線位置。
2. +24V、0V 為電路板供電和信號輸出端,兩線制儀表的電流為信號輸出,供電和測試,取信號如圖所示。
3. LED、J2、J4 為 LED 顯示上板的鏈接和固定插座,接不接上板,變送板都可以正常工作,不會影響變送器的任何性能。

壓力溫度變送器選用注意事項
1、本變送器轉為 2088 防爆鋁殼設計,所以他被定義成是裝在 2088 防爆鋁殼里面??蛻舨煌慕Y(jié)構設計需要客戶自己來解決安裝問題。
2、校準變送器是使用標準電阻箱,調節電阻箱,使電阻箱的電阻值與標定電阻值一致才可以校準。
3、變送器采用單線校準連接,所以變送器的電源*好采用模擬變壓器電源*好,開關電源因?yàn)槁╇娏骱图y波大的特點,會導致變送器與教主電腦之間的漏電流,影響標定準確度。
4、變送器可以標定成全量程的范圍,如-200~650 度,所以這種狀態下,變送器只需要設置變送范圍即可智能的實現變送器的量程無源修改,但是一般建議 200 度一下為一個分段,200 度以上為一個分度。
5、變送器如果需要比較小的變送范圍,如 0~50 度,如果需要高精度采集和變送,所以可以單獨標定為 0~50 度,按照信號選擇合適的放大倍數,分別標定*好。
6、傳感器的采集和輸入端被設計為 3 線接口,所以接線的時候要注意一定要滿足要求。
7、校準數據時候需要配置放大倍數,一般默認的放大倍數 1 就能滿足,要使?jié)M度采集的 AD 值大于 10000,這樣比較準確。此放大倍數的配置原則是在滿度溫度時電阻值的采集 ADC 值不要超過-32767 和 32767。超過以后會導致變送進入死區。由于面板顯示數據的局限性, 只能顯示 4 位數據,*后一位沒有顯示,如顯示 ADC 值 3276,那說明放大倍數 Sn 取的太大了,改小 Sn 之后再進行校準。
