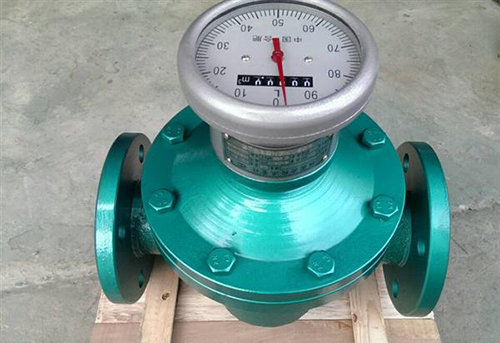

石油流量計
- 品*:JKM/凱銘儀表
- 型號:JKM-LC
- 測量范圍:0.04-1000m3/h
- 精度等級:0.5%
- 公稱通徑:DN10-DN200
- 適用介質:柴油 原油 工業油
- 工作壓力:1.6-6.3Mpa
- 工作溫度:-10-100℃
- 供電方式:24VDC
- 訂貨號:MJM707143VNS

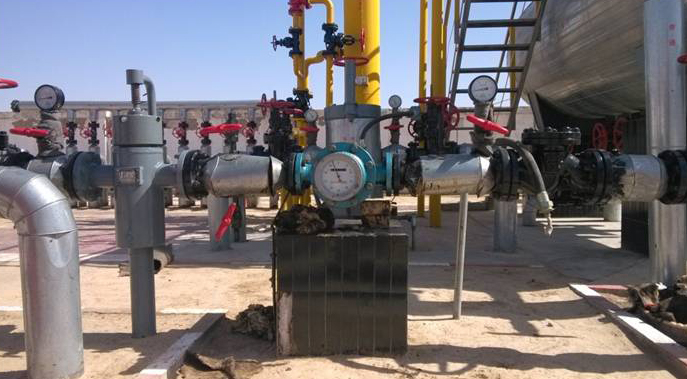

石油流量計產品概述
LC系列橢圓齒輪流量計是用于對管道中液體流且進行連續測量的高精度流量?jī)x表,橢圓齒輪流量計具有量程大、壓損小、適應性強等優點。
LC系列橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構,顯示表頭具有顯示累積流量、瞬時流量及回零功能,并可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品等),流量計由不同的材質制成來測量。
根據計量介質不同LC系列橢圓齒輪流量計分為鑄鐵鑄鋼型、鑄鐵鑄鋼高溫型、鑄鐵鑄鋼高粘型、不銹鋼食品型,可廣泛應用于石油、化工、輕工、冶金、食品、醫藥衛生、商業等部門管道液體的準確計量。
石油流量計產品特點
1、測量精度較高:0.2級與0.5級;
2、機構簡單、堅固、運行可靠;
3、特別適合于測量粘度較高的介質,而且對被測量液體粘度的變化不敏感;
4、安裝容易。流量計前后不需直管段,即使流量計靠近閥門、彎管、縮管、擴大管,也無需加裝直管段。
5、廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、用于高壓、低腐蝕性介質的計量
7、廣泛用于有較強腐蝕性液體介質,如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死,在流量計的上游必須安裝過濾器
9、防爆等級:ExiaIICT6
石油流量計的主要技術參數
表頭顯示:指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出
儀表型號:LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示
測量介質:液體、各種油品
口徑規格:10---200
流量測量范圍:0.04-340 m3/h
測量精度:0.5級 0.2級
被測介質溫度:-20℃-100℃ ,*高+200℃
工作壓力:1.6MPa 2.5MPa 6.4MPa
輸出信號:脈沖、4--20mA、RS485
通訊類型:RS485
電源:DC12V ---DC24V
安裝方式:法蘭連接、螺紋連接
防爆等級:ExiaIIBT4
防護等級:IP65
石油流量計的工作原理
LC系列橢圓齒輪流量計由流量變送器和計數機構組成,變送器的主要部分是由計量腔、裝在計量腔內一對橢圓齒輪轉子和密封聯軸器組成。計數機構則包含減速機構、精度調節機構和字輪顯示器。轉子與計量腔組成若干己知體積的空腔作為計量單位。一對橢圓齒輪轉子由同步齒輪保持適當?shù)奈恢藐P(guān)系,在流量計進出口處的壓差下推動轉動,并不斷地將進口液體經空腔計量后送至出口。密封聯軸器將橢圓齒輪旋轉的總數,以及旋轉的快慢傳遞給計數機構,機械式計數機構有指針顯示和字輪累積。電子式計數機構對流量計轉子的旋轉信號傳遞給傳感器而產生相應的電信號進行處理,并在顯示屏上顯示出液體的瞬時流量和累計流量。

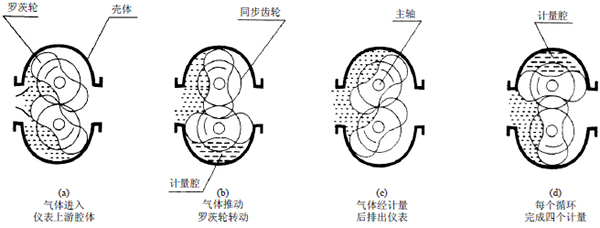

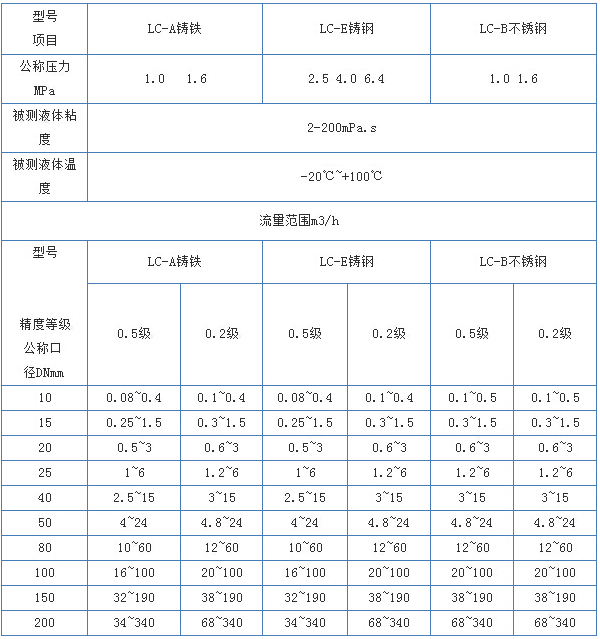

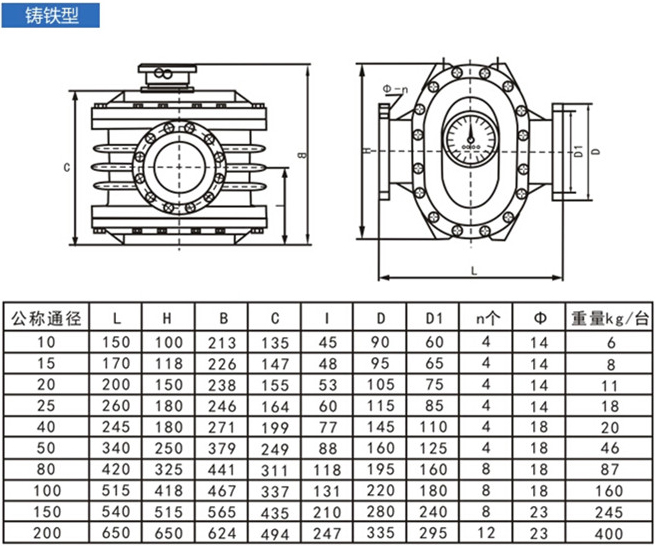

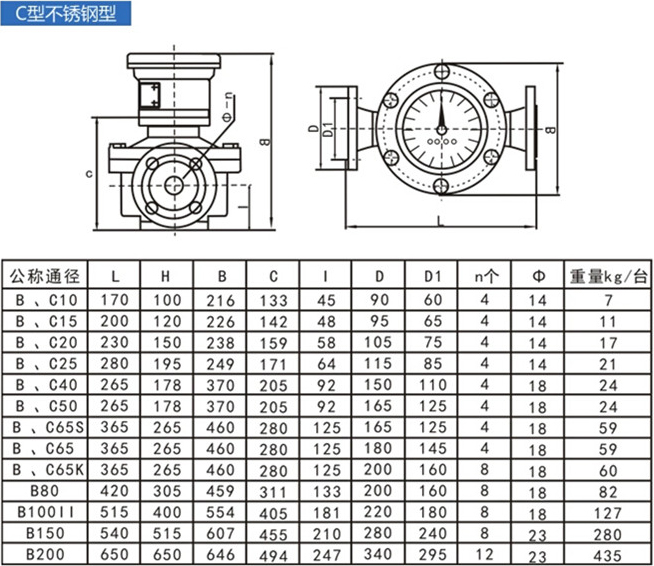

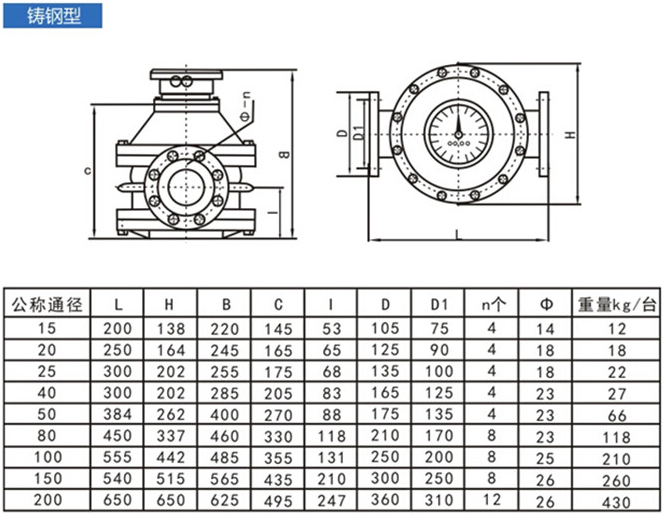

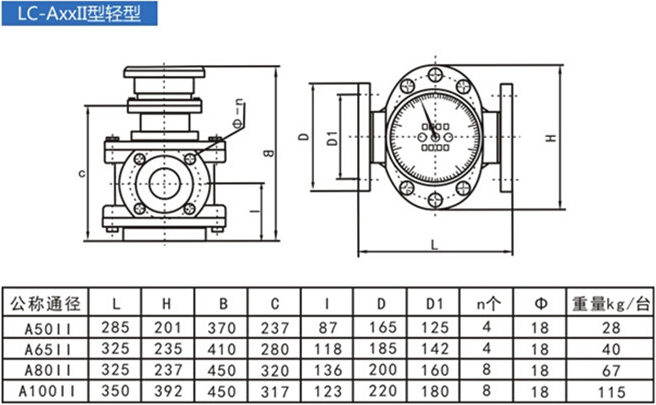

石油流量計流量范圍
石油流量計選型說明
石油流量計流量范圍
石油流量計選型說明
1 | 2 | 3 | 4 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 |
基本 型號 |
公稱 通徑 |
準 確 度 |
壓 力 級 別 |
溫 度 級 別 | 顯示形式 | 輸出信號 | 批控形式 | 材料組別 | 接口形式 | 外供電源 | 內容含義 |
橢圓齒輪流量計系列 | |||||||||||
1/8" | 1/8"--20"選擇一種或以mm | ||||||||||
0.1 | 準確度0.1級(或0.2、0.5) | ||||||||||
S1 | 公稱壓力0.6M.Pa | ||||||||||
S2 | 公稱壓力1.0M.Pa | ||||||||||
S3 | 公稱壓力2.5M.Pa | ||||||||||
S4 | 公稱壓力4.0M.Pa | ||||||||||
S5 | 公稱壓力6.3M.Pa | ||||||||||
S6 | 公稱壓力6.3M.Pa | ||||||||||
S7 | 公稱壓力10M.Pa | ||||||||||
S8 | 公稱壓力15M.Pa | ||||||||||
M1 | 測量介質溫度:-40-+60℃ | ||||||||||
M2 | 測量介質溫度:-10-+80℃ | ||||||||||
M3 | 測量介質溫度:-10-+200℃ | ||||||||||
M4 | 測量介質溫度:-10-+300℃ | ||||||||||
N | 現場無顯示 | ||||||||||
T | 現場顯示累積流量 | ||||||||||
I | 現場顯示瞬時流量 | ||||||||||
L | 現場顯示單次流量(回零計數) | ||||||||||
Y | 現場大字碼回零計數器 | ||||||||||
P | 脈沖輸出 | ||||||||||
4 | 4-20mA輸出 | ||||||||||
H | 4-20ma+HART協議 | ||||||||||
V | 1-5V輸出 | ||||||||||
3 | 232通訊協議 | ||||||||||
8 | 485通訊協議 | ||||||||||
M | MODBUS協議 | ||||||||||
C1 | 機械批控器 | ||||||||||
C2 | 電子批控器 | ||||||||||
F1 | F1-F53見零部件材料組合表 | ||||||||||
J1 | NPT 美國推拔管螺紋 | ||||||||||
J2 | SPT英國標準管螺紋 | ||||||||||
J3 | 中國標準法蘭 | ||||||||||
J4 | NIST美國標準法蘭 | ||||||||||
V | 按5V、12V、24V、36V等填寫 |
